Ev Tıbbi Cihaz/Sarf Malzemesi Montaj Ekipmanları

5-10-12 mm Laparoskopik Trokar Kanül Montaj Makinesi

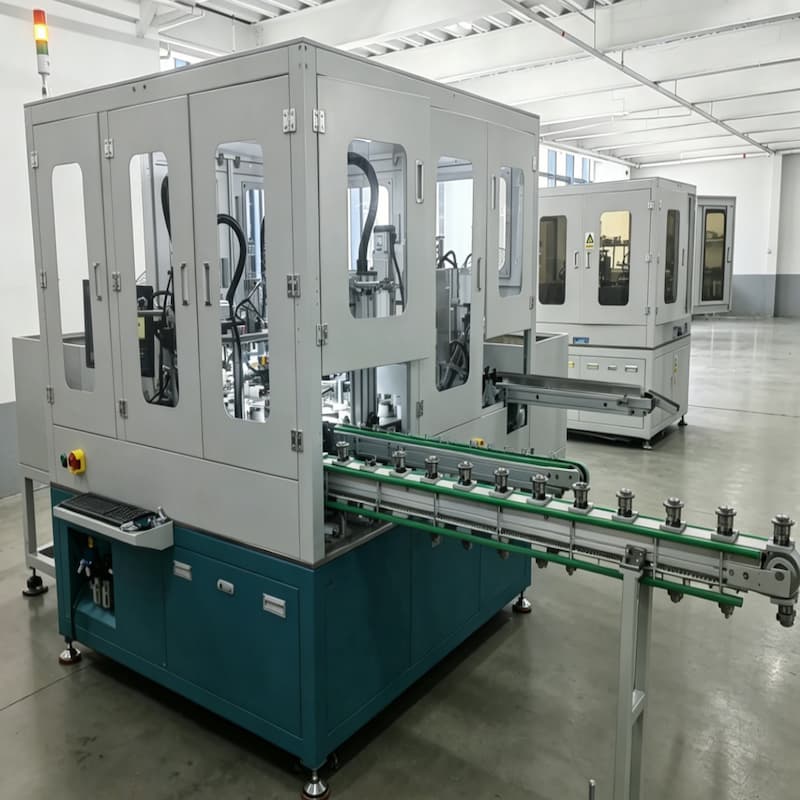

Full automatic laparoscopic trocar cannula assembly machine 5/10/12mm Synrit

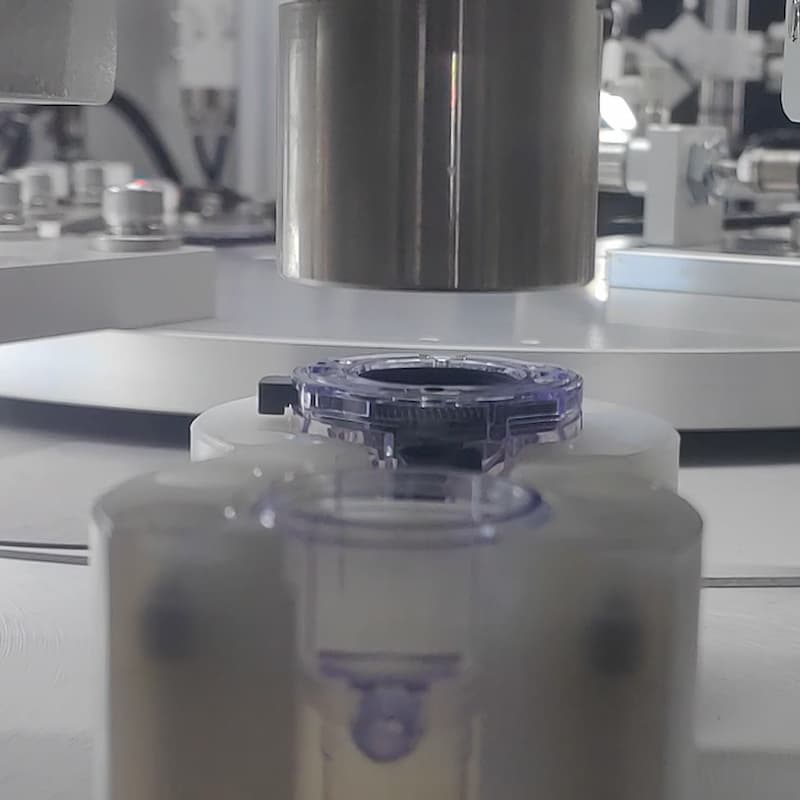

Automatic rear cap pressing process for laparoscopic trocar cannula

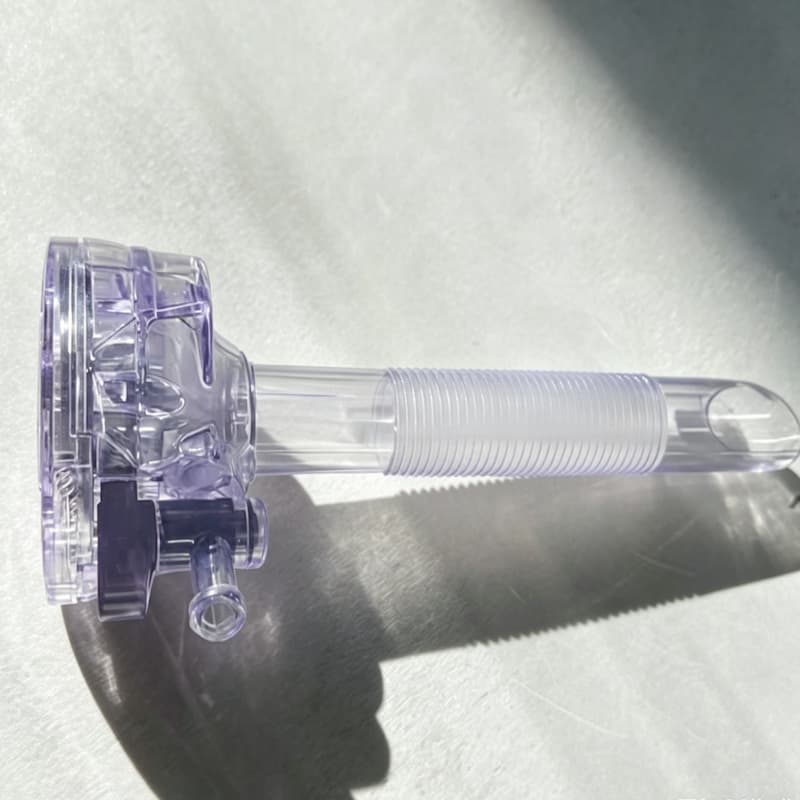

Laparoscopic trocar cannula finished component 5/10/12mm

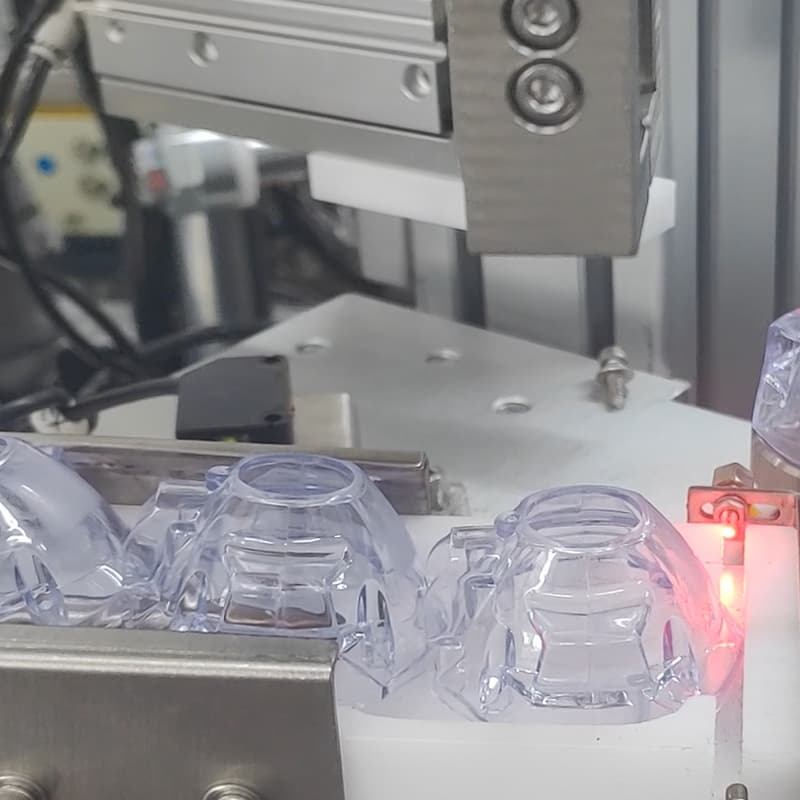

Automatic assembling of insufflation valve and cannula, laparoscopic trocar assembly machine

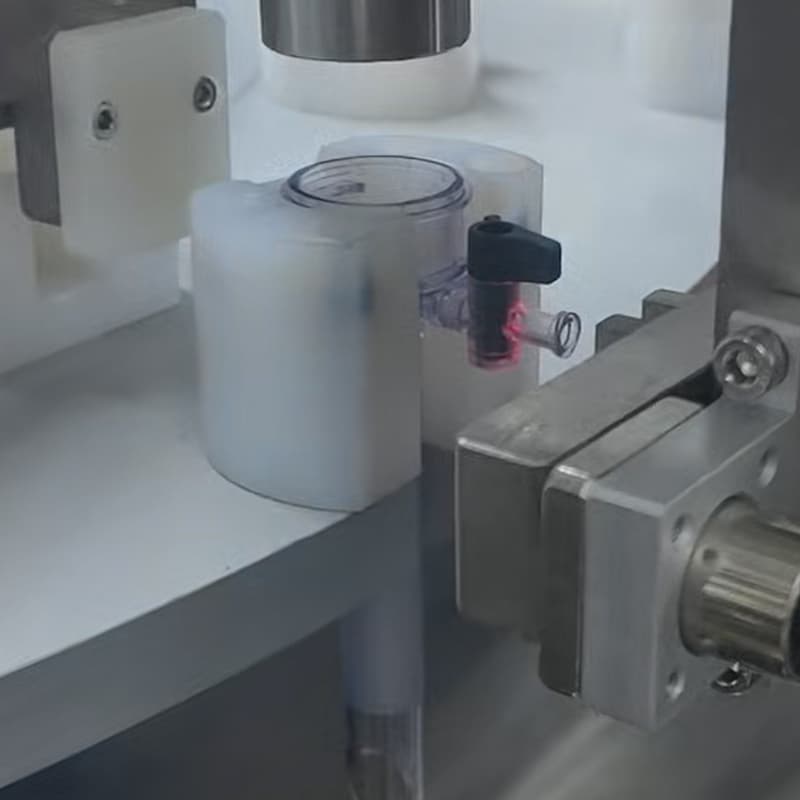

V-seal automatic assembling station of trocar assembly equipment

5-10-12 mm Laparoskopik Trokar Kanül Montaj Makinesi

Synrit tarafından tasarlanan bu otomatik trokar kanül montaj makinesi, 5 mm, 10 mm ve 12 mm laparoskopik kanüller için tam süreçli montajı destekler. Özelleştirilmiş fikstürlerin değiştirilmesiyle çoklu özellik üretimi kolayca gerçekleştirilir ve istikrarlı bir çıktı sağlar. Saatte 400 parça minimum işçilik maliyetiyle.

Makine, uzun vadeli istikrarlı çalışma sağlamak için en üst düzey markalı temel bileşenlerle monte edilmiştir. Standart özelliklerin yanı sıra, benzersiz ürün yapınıza ve kişiselleştirilmiş üretim gereksinimlerinize göre uyarlanmış standart dışı özel çözümler de sunuyoruz.

  • Model No. :

    Synrit-C1

  • Kapasite :

    400PCS/H

  • Operasyon Personeli :

    2pers

  • uyumlu :

    5/10/12mm
Şimdi Sorun

Genel Bakış

Bu tam otomatik montaj makinesi, 5 mm, 10 mm ve 12 mm laparoskopik trokar kanülleri için özel olarak tasarlanmıştır. Farklı boyutlar için farklı üretim akışlarıyla geliştirilmiş olup, döner tablalı otomatik üretim, ön-arka konveyör hatları, robotik manipülatörler, görsel muayene, UV dağıtım ve kürleme ile otomatik silikon yağı püskürtme sistemlerini entegre ederek trokar kanüllerinin standartlaştırılmış ve hassas montajını gerçekleştirir. Makine yüksek çok yönlülüğe sahiptir: Sadece fikstür değişimi ile üç farklı spesifikasyonun da üretimi mümkün olur. Hammadde besleme ve bitmiş ürün toplama işlemleri için minimum insan gücüne ihtiyaç duyulur.
Trokar tasarımları üreticiden üreticiye değiştiği için, detaylı bileşen yapıları burada gösterilmemektedir. Müşterinin ürün çizimine göre özel, standart dışı otomasyon çözümleri mevcuttur. Bu örnek yalnızca kısmi montaj süreçlerini göstermektedir; tam teknik detaylar için lütfen bizimle iletişime geçin.



Synrit Laparoskopik Trokar Kanül Montaj Makinesini Neden Seçmelisiniz?


1. Yüksek Verimlilik ve İş Gücü Tasarrufu
Döner otomatik makine, besleme ve toplama için sadece 2-3 operatöre ihtiyaç duyar, saatte 400 adede kadar üretim kapasitesine sahiptir ve manuel maliyetleri önemli ölçüde azaltır.

2. Tutarlı ve Güvenilir Kalite
Döner hassas konumlandırma, robotik montaj ve hat içi görsel denetim ile donatılmış olup insan hatalarını ortadan kaldırır. Proses içi denetim, istikrarlı yüksek verim için kusur oranını kontrol eder.

3. Güçlü Uyumluluk ve Esnek Üretim
5 mm, 10 mm ve 12 mm trokar kanülleriyle uyumludur. Çok boyutlu seri üretim ihtiyacını karşılamak için hızlı model geçişi için yalnızca takım fikstürlerini değiştirmeniz yeterlidir.

4. Yüksek Otomatik ve İstikrarlı Çalışma
Tam entegre iş akışı: otomatik besleme, valf takma, UV dağıtımı, presleme, silikon yağı püskürtme, UV kürleme ve otomatik boşaltma. Ünlü marka ana parçalar uzun süreli istikrarlı çalışma garantisi verir.

5. Kompakt ve Yerden Tasarruf Sağlayan Tasarım
Entegre döner tabla düzeni, fabrika alanından daha az yer kaplar ve tıbbi atölye standartlarındaki üretime uygun, düzenli, kapalı bir yapıya sahiptir.


1. Proses Tanımı

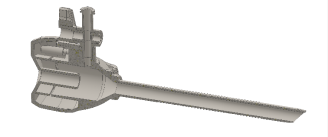

1.10-12mm Trokar

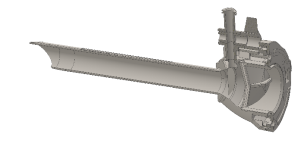

2,5 mm Trokar



1.1 Süreç Ayrıştırması

HAYIR.İşlemTanımİşgücüNot
1.1Konveyöre Manuel YüklemeOperatörler O-ring ve V-sızdırmazlık contasını kanülün içine monte eder, ardından kanülü tüp açıklığı aşağıya bakacak şekilde besleme konveyörünün sabit bağlantı parçasına yükler.1Sadece 5 mm için geçerlidir; 10/12 mm'lik modellerde doğrudan manuel kanül beslemesi kullanılır.
1.2Otomatik Kanül Besleme1. Otomatik çevresel konumlandırma

2. Robotik tutucu, kanülü alır ve döner fikstüre yerleştirir.		0Her boyutta tam otomatik
1.3Otomatik Şişirme Valfi Tertibatı1. Vana beslemesi için titreşimli besleyici

2. Otomatik UV yapıştırıcı dağıtım vanası

3. Robot vanayı alır ve dış kılıfa yerleştirir.		0Tam otomatik
1.4Şişirme Valfi SıkıştırmaRobot, valf tertibatını ana kılıf gövdesine bastırıyor.0Tam otomatik
1.5Otomatik V-sızdırmazlık MontajıTitreşimli besleyici ile beslenen V-şekilli conta, otomatik olarak konumlandırıldıktan sonra robot vasıtasıyla kanüle monte edilir.0Sadece 10/12 mm için
1.6Görsel İncelemeSızdırmazlık halkalarının eksikliği için işlem sırasında görsel test.0Tam kapsamlı inceleme
1.7UV Tutkal DağıtımıKanülün montaj deliğinin içine otomatik UV yapıştırıcı püskürtme sistemi.0Sadece 10/12 mm için
1.8Arka Kapak Bileşen Beslemesi5 mm: Görsel yönlendirmeli titreşimli besleyici ile beslenen arka kapak

10/12 mm: Arka kapak+yay+düğmeyi manuel olarak önceden birleştirerek tek bir set haline getirin ve besleme konveyörünün alt açıklığına yükleyin.		110/12 mm için manuel ön montaj
1.9Arka Kapak TertibatıArka kapak ünitesinin otomatik robotik montajı0Tam otomatik
1.10Arka Kapak GeçmeliRobot iki parçayı sıkıştırarak nihai ürünü oluşturuyor.0Tam otomatik
1.11Otomobil Silikon Yağı PüskürtmeRobot, bitmiş parçaları otomatik silikon yağı kaplaması için özel püskürtme aparatına aktarıyor.0Tam otomatik
1.12Otomatik BoşaltmaRobot, bitmiş ürünleri boşaltma konveyörüne bırakıyor.0Tam otomatik
1.13UV LED KürlemeOtomatik UV-LED tutkal kürleme0Tam otomatik
1.14Manuel KoleksiyonSon ürünler elle paketlenmiştir.1Son koleksiyon

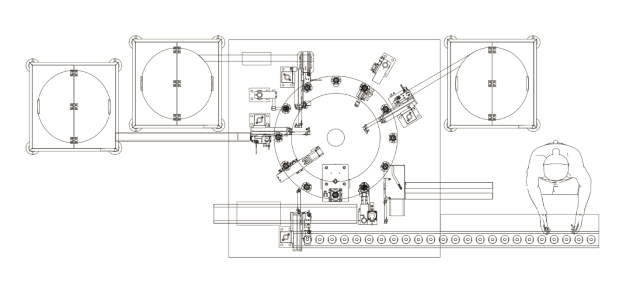

2. Makine Yerleşim Planı Açıklaması


Laparoscopic trocar cannula automatic assembly machine for 5/10/12mm medical device production

3. Standart Makine Yapılandırması


  1. 1 adet ana montaj makinesi
  2. 4 takım özel takım fikstürü
  3. 3 takım bileşen titreşimli besleyici
  4. 1 adet besleme konveyör hattı


4. Uyumluluk


  1. Aynı işlem akışı ve bileşen listesi altında, takım fikstürleri değiştirilerek farklı boyutlardaki ürünlerle uyumludur;


5. Temel Teknik Parametreler


  1. Üretim Kapasitesi: Saatte 400 Adet
  2. Gerekli Operatör Sayısı: 2-3 işçi
  3. Nominal Güç: 3 kW
  4. Genel Boyutlar: Uzunluk 3,5 m × Genişlik 1,7 m × Yükseklik 2,0 m
  5. Çalışma Yüksekliği: 800 mm




6. Standart Bileşenlerin Ana Marka Listesi



Parça AdıMarkaAçıklama
Doğrusal Kılavuz ve KaydırıcıAIRTACOrijinal ve Gerçek
Pnömatik ParçalarAIRTAC / SMCOrijinal ve Gerçek
Görsel SistemSynritOrijinal ve Gerçek
PLCDelta / İnovanceOrijinal ve Gerçek
HMIXinjie / DeltaOrijinal ve Gerçek
RöleOmronOrijinal ve Gerçek
Anahtarlamalı Güç KaynağıDelta / İyi NiyetliOrijinal ve Gerçek
İndüksiyon MotoruJingchuanOrijinal ve Gerçek
Kamera İndeksleyiciRuihua (Shandong Üniversitesi)Orijinal ve Gerçek
Servo MotorHochuanOrijinal ve Gerçek
Step MotorXingfengyuan / LeadshineOrijinal ve Gerçek
İnverterDeltaOrijinal ve Gerçek
KodlayıcıOmronOrijinal ve Gerçek
RulmanNSK / HRBOrijinal ve Gerçek
Yakınlık SensörüPanasonicOrijinal ve Gerçek
Manyetik AnahtarAIRTACOrijinal ve Gerçek





SSS



S1: Makineyi, benzersiz trokar yapımıza göre özelleştirebilir misiniz?
A: Evet. Trokar yapıları üreticiler arasında farklılık gösterir. Ürün örneklerinize veya teknik çizimlerinize dayanarak standart dışı otomatik montaj çözümleri tasarlıyoruz.

S2: Ekipman teslimat süreniz ne kadar?
A: Standart makine teslimatı, depozito alındıktan sonra 30-45 iş günü sürer; özel sipariş üzerine üretilen standart dışı ekipmanların teslimat süresi, ürünün karmaşıklığına göre belirlenecektir.

S3: Satın alma işleminden sonra hangi satış sonrası hizmetlerden yararlanabiliriz?
A: Makinenin tamamı için 1 yıl ücretsiz garanti, ömür boyu teknik destek ve uzaktan çevrimiçi sorun giderme hizmeti sunuyoruz. Gerektiği takdirde yurtdışı yerinde kurulum ve devreye alma hizmeti de mevcuttur.

S4: 5 mm ve 10/12 mm üretim özellikleri arasında nasıl geçiş yapılır?
A: Döner disk üzerindeki özelleştirilmiş fikstür takımını değiştirmeniz yeterli, programda herhangi bir değişiklik yapılmasına gerek yok, model değiştirme işlemi deneyimli bir operatör tarafından 1-2 saat içinde tamamlanabilir.

S5: Sipariş vermeden önce ürün örneklerimizi makine testi için gönderebilir miyiz?
A: Elbette, müşteriler trokar örneklerini fabrikamıza gönderebilirler; biz de deneme montaj testini tamamlayıp test videosunu ve üretim raporunu ücretsiz olarak sağlayacağız.
