Ev Panel Aydınlatma Montaj Hattı

Doğrudan Aydınlatmalı Panel Işık Otomatik Montaj Hattı

Panel Light Assembly Line
Panel Light Assembly
Panel Light Automatic Assembly
Side-emitting Panel Light Assembly
Direct-lit Panel light Assembly Line

Doğrudan Aydınlatmalı Panel Işık Otomatik Montaj Hattı

Synrit'in doğrudan aydınlatmalı panel ışık montaj hattı, 3C aydınlatma ve ticari aydınlatma sektörleri için özel olarak tasarlanmış, tamamen otomatik, akıllı bir ışık üretim hattıdır.
Bu sistem, doğrudan aydınlatmalı panel lambalarının entegre üretimini mümkün kılarak, temel bileşenlerin yüklenmesinden nihai ürünün incelenmesine ve boşaltılmasına kadar tüm süreci kapsar.

Bu panel aydınlatma üretim hattı, tutkal dağıtımı, ışık kaynağı montajı, lehimleme ve vidalama gibi temel işlemler de dahil olmak üzere tüm montaj işlemlerini otomatik olarak tamamlar. Günlük 5.000 adede kadar üretim kapasitesi ve %99,5'in üzerinde istikrarlı verimlilik oranıyla, işletmelerin panel aydınlatmalarının verimli ve standartlaştırılmış seri üretimini gerçekleştirmelerine yardımcı olur.

  • Model No. :

    Synrit-DP1

  • Kapasite :

    >600PCS/H

  • Operasyon Personeli :

    6-9 pers

  • uyumluluk oranı :

    >98%

  • Güç :

    15KW

  • uyumlu :

    595×595mm to 620×620mm
Şimdi Sorun

Tüm panel aydınlatma otomatik montaj hatlarımız standart dışı özelleştirmeye uygundur. Müşterinin üretim hattı ölçeğine, ürün süreçlerine ve sektör uyumluluk kriterlerine göre özel otomasyon çözümleri üretebiliriz.





Özellikler

1. Daha yüksek verimlilik

2. Daha düşük işçilik maliyeti

3. Tutarlı yerleştirme kalitesi

4. Daha az hata

5. İstikrarlı otomatik iş akışı





Süreç Açıklaması

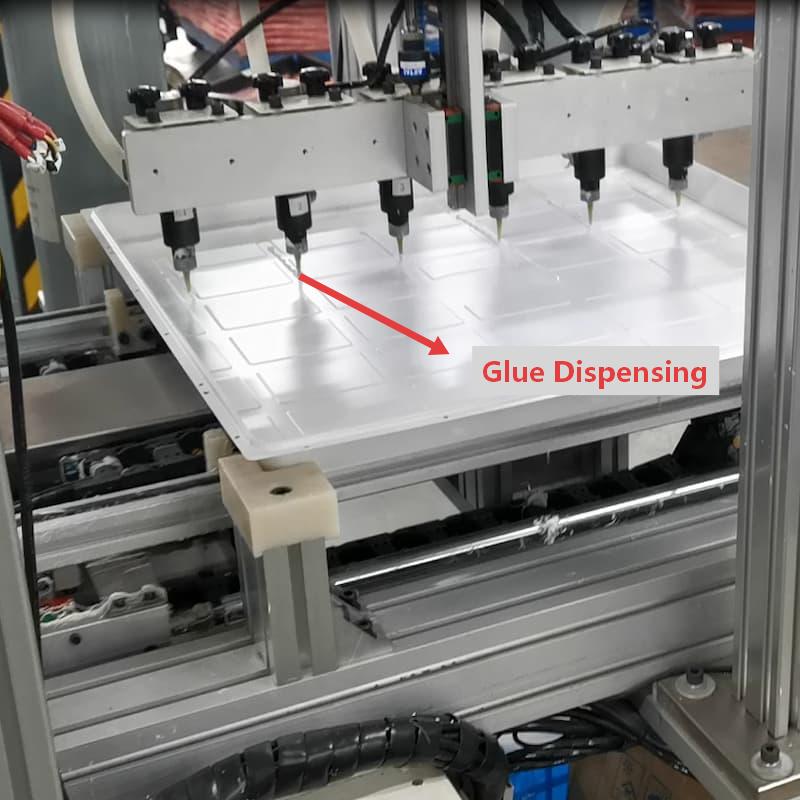

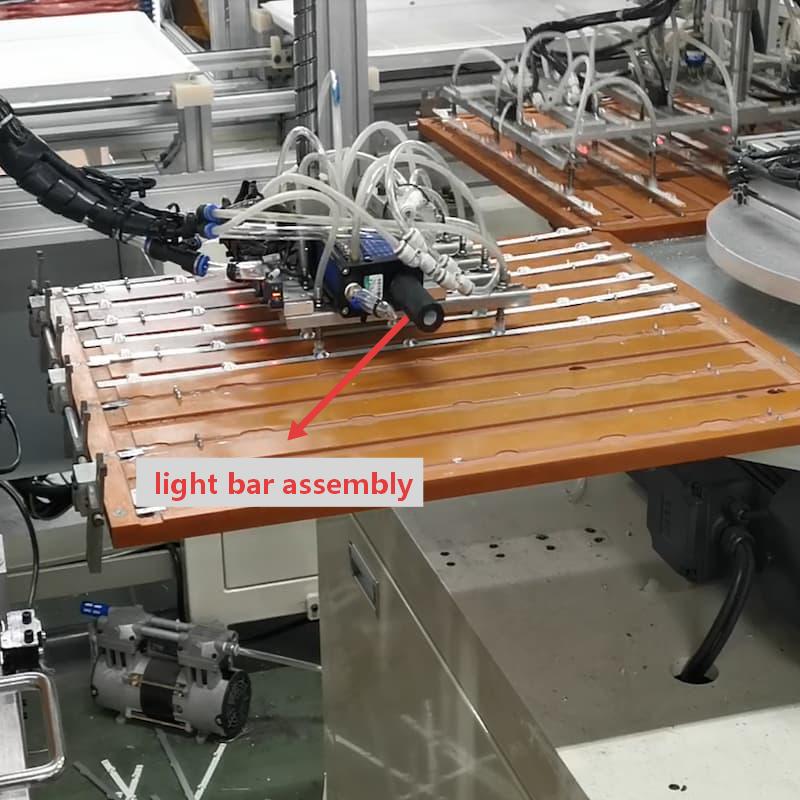

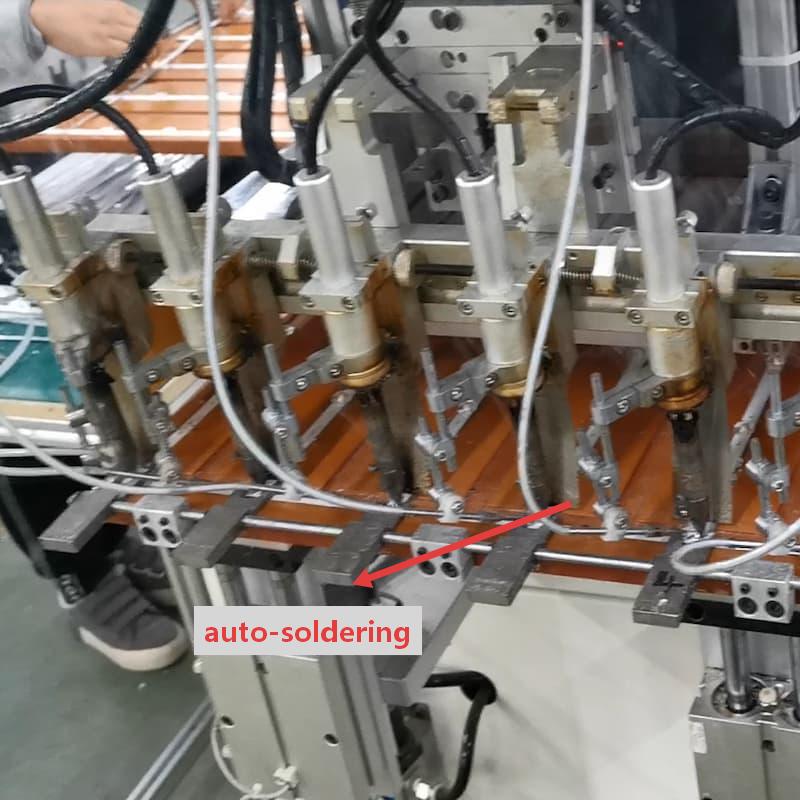

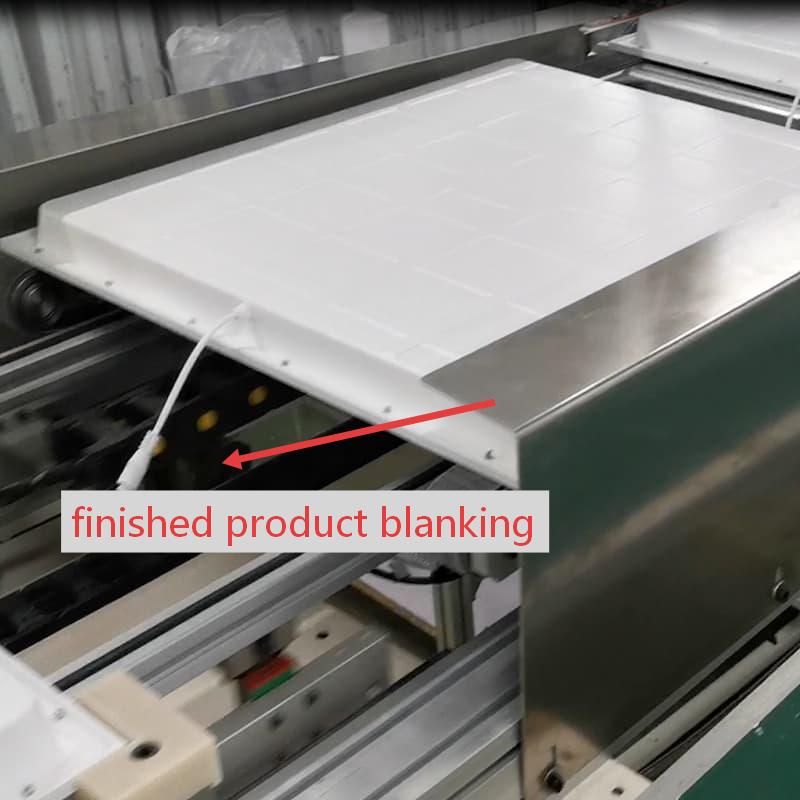

Doğrudan aydınlatmalı panel lambalarının otomatik montaj süreci şu şekildedir: otomatik alt gövde Yükleme → otomatik yapıştırma → otomatik ışık çubuğu besleme → otomatik lehimleme → ışık kaynağı montajı ve presleme → boşaltma.



Ürün Açıklaması











Ekipman Yapılandırması
  1. 2 takım istasyonlu kademeli servo konveyör hattı (toplam 18 istasyon)
  2. 1 adet harici konveyör hattı (yaklaşık 8 metre uzunluğunda)
  3. 1 şasi yükleme makinesi
  4. 1 şasi depolama konveyör hattı
  5. 1 adet sıcak eriyen yapıştırıcı dağıtım modülü
  6. 1 adet silikon yapıştırıcı dağıtım modülü
  7. 1 ışık çubuğu besleme makinesi
  8. 1 ışık kaynağı montaj makinesi
  9. 1 adet önden yarı mamul boşaltma makinesi
  10. 1 alüminyum çerçeve montaj makinesi
  11. 1 difüzör plaka montaj makinesi
  12. 1 yarı mamul parça montaj makinesi

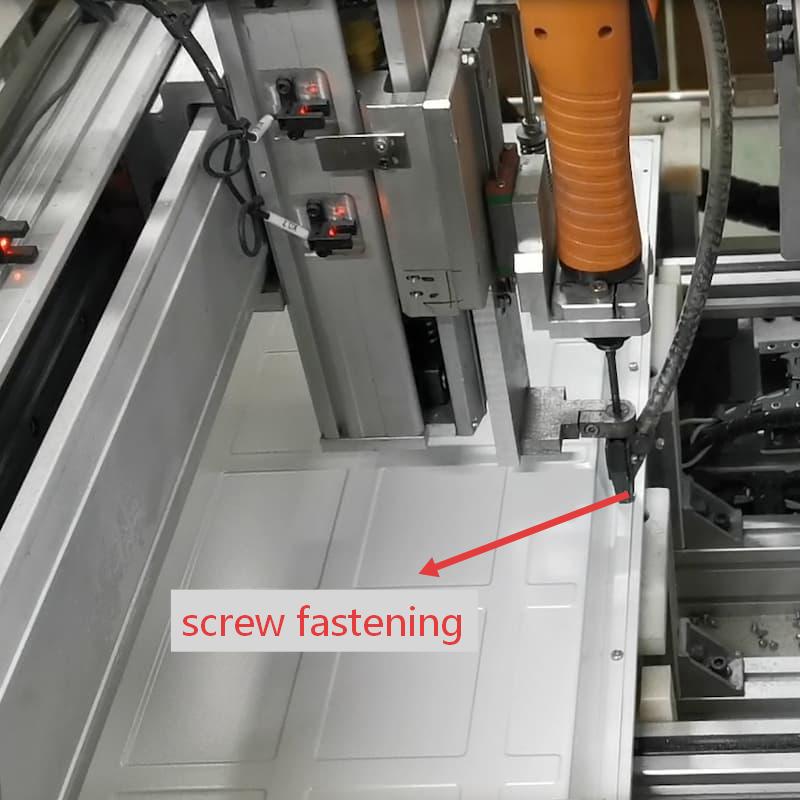

  13. 6 adet servo platformlu vida kilitleme makinesi seti








Uyumluluk Notları

Bu doğrudan aydınlatmalı panel lamba otomatik montaj sistemi, dış ölçüleri 595*595 ile 620*620 arasında değişen doğrudan aydınlatmalı panel lambalarla uyumludur.



Ürün Parametreleri

Ekipman adıDoğrudan Aydınlatmalı Panel Aydınlatma Montaj Hattı
MalzemeYüksek mukavemetli alüminyum, çelik
İşlevBu sistem, doğrudan aydınlatmalı panel lambalarının entegre üretimini mümkün kılarak, temel bileşenlerin yüklenmesinden nihai ürünün incelenmesine ve boşaltılmasına kadar tüm süreci kapsar.
Uygulanabilir ürün boyutu595*595
Çalışma moduTutma kolu ve dokunmatik ekran
Ekipman gücü15 kW
Ekipman Voltajı AC220V 50Hz
Ekipman modeliSynrit-DP1
Ekipman boyutu24*4.5*1.4M
RenkEndüstriyel beyaz
ŞekilSınıf küpleri
Üretim hızı600-700 adet/saat
Ürünü uygulayınÜrün ölçüleri 595×595 ile 620×620 arasında değişmektedir.
Minimum Sipariş Miktarı1 adet







Ekipman Bileşeni Yapılandırma Listesi



ÖğeMarkaNotlar
Kılavuz Rayı ve SürgüHIWIN, AIR TACEşsiz
Pnömatik BileşenlerHAVA TAKTİĞİEşsiz
Hareket Kontrol CihazıŞEKERLEMEEşsiz
HMIWEINVIEW, DALTAEşsiz
RöleOMRONEşsiz
Anahtarlamalı GüçDALTA, MEANWELLEşsiz
Asenkron MotorJSCCEşsiz
Servo MotorKOSSI/HCFAEşsiz
Step MotorRUI TEEşsiz
RulmanNSK, HRBEşsiz
SensörPanasonic/EşdeğeriEşsiz
Manyetik AnahtarHAVA TAKTİĞİEşsiz







SSS

1.Bu montaj hattı hangi özelliklere sahip panel aydınlatmalarına uyarlanabilir?

Esas olarak doğrudan aydınlatmalı panel lambaları için uygundur ve 595×595 mm ile 620×620 mm arasında düzenli bir uyumlu boyut aralığına sahiptir; bu aralıktaki tüm boyutlar arasında sorunsuz geçişi destekler.

2. Temel süreçlerin doğruluğu nasıl garanti ediliyor?
Işık çubuklarının ve alt kasaların konumlandırma hassasiyeti ±0,1 mm, difüzör plakalarının laminasyon paralelliği ise ±0,2 mm'dir. Proses istikrarını sağlamak için servo sürücü ile birleştirilmiş bir görüş konumlandırma sistemi kullanılmıştır.

3. Üretim hattının ana ekipmanlarının garanti süresi ne kadardır?
Ana ekipmanların (görüntüleme konumlandırma sistemi, servo motor, denetim modülü vb.) garanti süresi 1 yıldır ve tüm üretim hattının garanti süresi de 1 yıldır.

4.Garanti süresi boyunca hangi satış sonrası destek hizmetleri sağlanmaktadır?
Garanti süresi boyunca ücretsiz yerinde bakım ve parça değişimi hizmetleri ile 7/24 teknik danışmanlık hattı mevcuttur. Arıza bildirimini aldıktan sonra 2 saat içinde yanıt vereceğiz ve 48 saat içinde (uzak bölgeler için 72 saat) yerinde müdahale sağlayacağız.

5. Yeni üretim hattının devreye alınmasının ardından işletme eğitimi veriliyor mu?
Operatörler, ekipman bakım personeli ve yöneticileri kapsayan ücretsiz yerinde eğitim hizmetleri sunulmaktadır.
