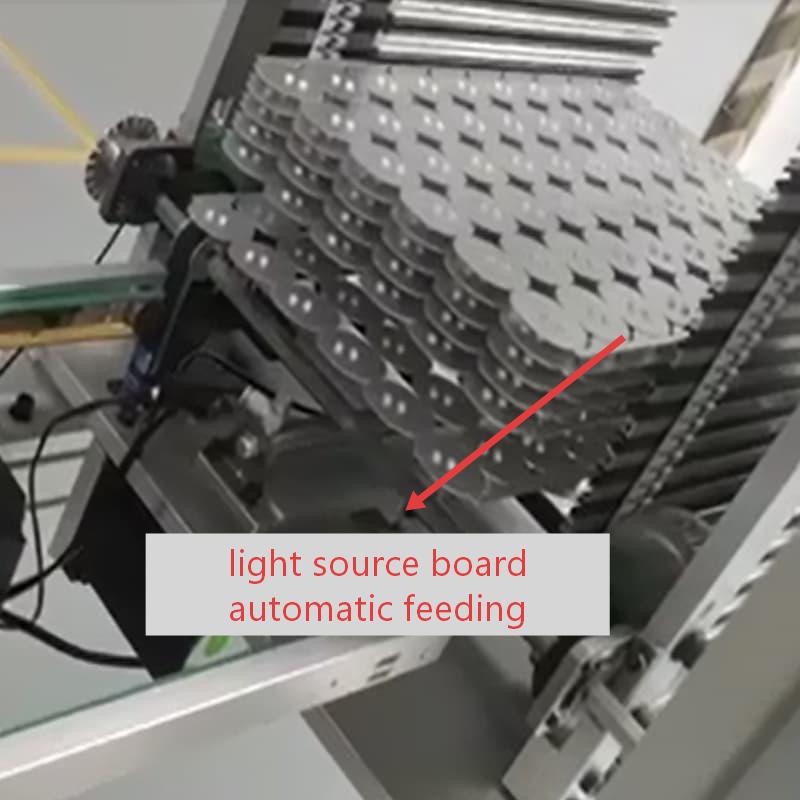

light source board automatic feeder

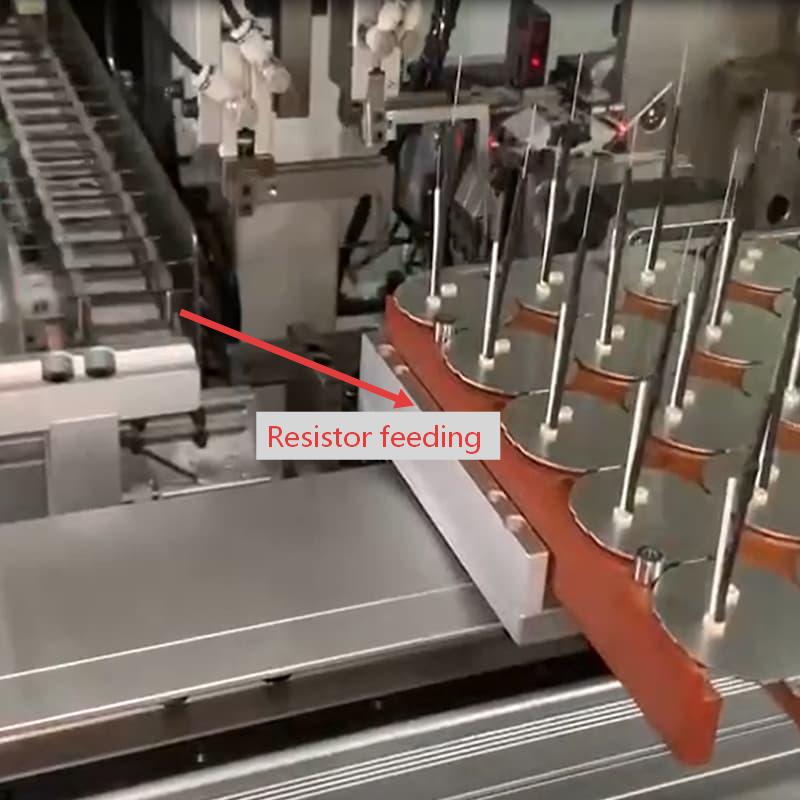

Light Source Board Insertion

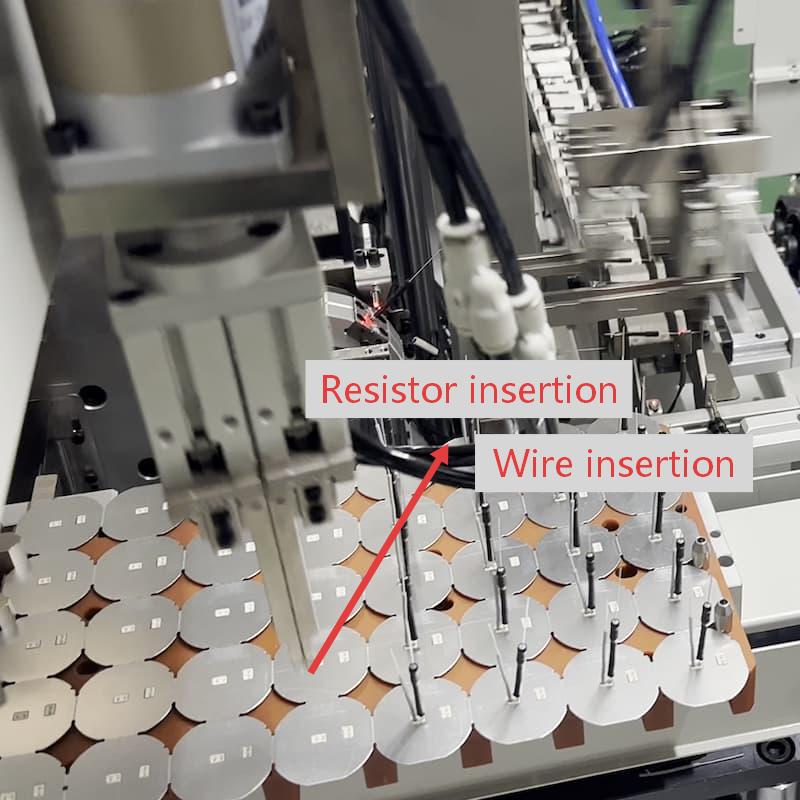

LED Bulb Light Source Board Insertion Machine

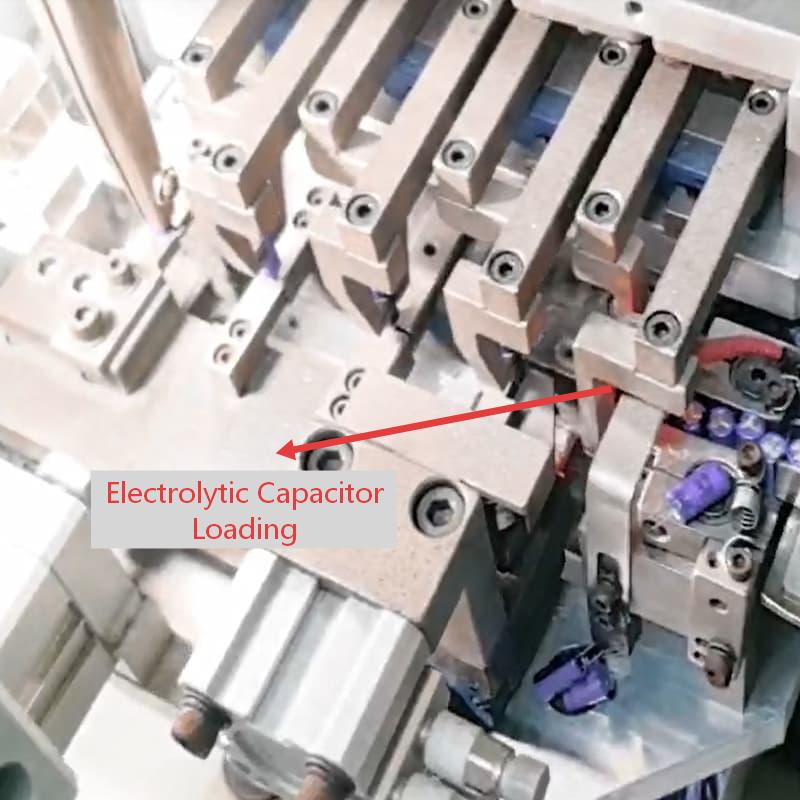

Light Source Board Insertion Machine

Tam Otomatik Işık Kaynağı Kartı Yerleştirme Makinesi

Otomatik ışık kaynağı kartı yerleştirme makinesi, LED ışık kaynağı kartlarına ve LED modüllerine elektronik bileşenlerin yüksek verimlilik ve hassasiyetle yerleştirilmesi için tasarlanmış gelişmiş otomatik bir ekipmandır. Bu ışık kaynağı kartı yerleştirme makinesi, ışık kaynağı kartlarının otomatik beslenmesi, güvenlik dirençlerinin yerleştirilmesi, kablo yerleştirme, elektrolitik kondansatör yerleştirme ve otomatik boşaltma gibi işlemleri gerçekleştirir. LED ampul ışık kartları, panel ışıkları, şerit ışıkları, lineer ışıklar ve özel LED modülleri de dahil olmak üzere LED aydınlatma üretiminde yaygın olarak kullanılmaktadır.

  • Model No. :

    Synrit-S1

  • Kapasite :

    1500-1800PCS/H

  • Operasyon Personeli :

    0.5-1 pers

  • uyumluluk oranı :

    >98%

  • Güç :

    2KW

  • Boyut :

    L2400*W1700*H2200(mm)
Şimdi Sorun

Tüm ekipman hatlarımız standart dışı özelleştirmeye uygundur. Müşterinin üretim hattı ölçeğine, ürün süreçlerine ve sektör uyumluluk kriterlerine göre özel otomasyon çözümleri üretebiliriz.

Şu anda satışa sunulmuş, olgun ve istikrarlı ekipmanlarımız mevcuttur; bunlar arasında şunlar yer almaktadır:GU10ışık kaynağı kartı yerleştirme makineleri,A-ampulışık kaynağı kartı yerleştirme makineleri,T ampulüışık kaynağı kartı yerleştirme makineleri ve Filament LambaIşık kaynağı kartı yerleştirme makineleri. Işık kaynağı kartının boyutuna göre ekipmanı özelleştirebiliriz ve bazı boyutlar birbiriyle uyumludur. Ayrıca, özel gereksinimlerinize göre üretim kapasitesini ve fiyatı da ayarlayabiliriz. Amacımız, ihtiyaçlarınıza en uygun ekipmanı üretmektir.





Özellikler

1. Daha yüksek verimlilik

2. Daha düşük işçilik maliyeti

3. Tutarlı yerleştirme kalitesi

4. Daha az hata

5. İstikrarlı otomatik iş akışı



Süreç Açıklaması

Bu Otomatik Işık Kaynağı Kartı Yerleştirme Makinesi, tam otomatik montaj üretim sürecini tamamlar: Işık Kaynağı Kartı Yükleme → Bileşen Besleme (Dirençler/Elektrolitik Kondansatörler/Kablolar) → Bileşenin Işık Kaynağı Kartına Yerleştirilmesi → Bitmiş Ürün Kontrolü → Bitmiş Ürün Boşaltma.



Ekipman Yapılandırması

  1. Ana Makine: 1 adet
  2. Elektrolitik Kondansatör Titreşimli Besleme Haznesi: 1 adet

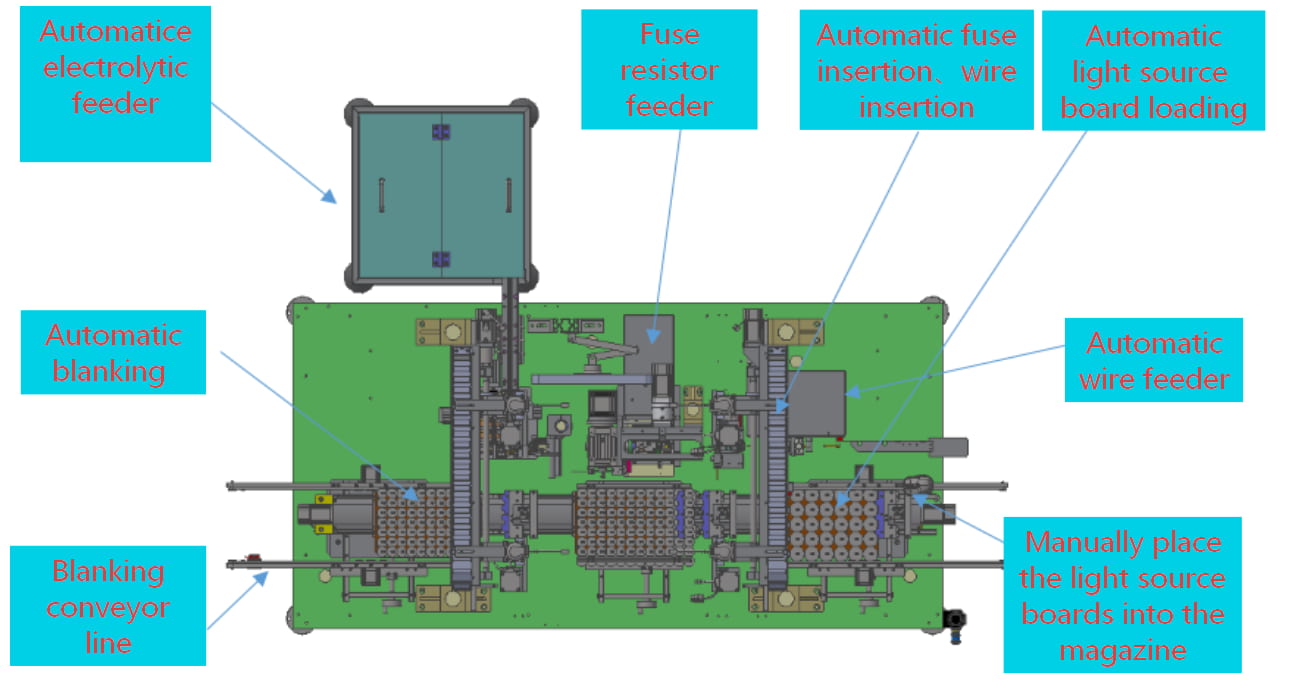

Layout diagram of fully automatic light source board insertion machine

Tam otomatik ışık kaynağı kartı yerleştirme makinesinin yerleşim şeması





Uyumluluk Notları

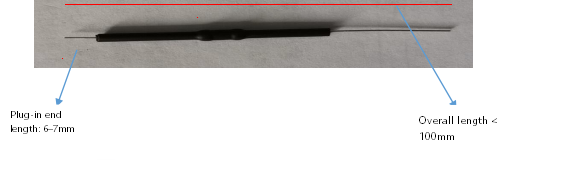

1. Sigorta: Toplam uzunluğu 100 mm'den az, ısı ile büzüşen kılıftan sigortanın her iki ucuna olan mesafe 7 mm'den fazla ve dirençten sigortanın her iki ucuna olan mesafe 15 mm'den fazla olmalıdır.

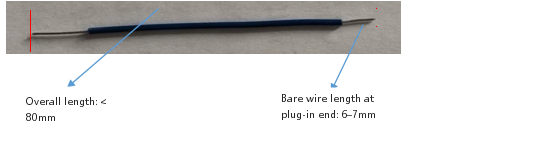

2. Tel, sert PVC izolasyonlu tek telli bir teldir. Toplam soyma uzunluğu 80 mm'den azdır ve her iki uçtaki soyma uzunluğu 10 mm'den azdır.

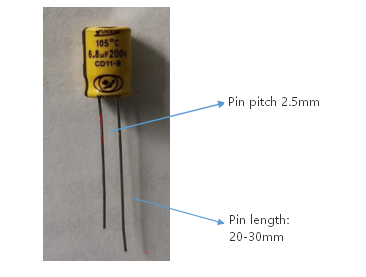

3. Elektrolitik kondansatör: Pin aralığı 2,5 mm, Pin uzunluğu: 20-30 mm

4. Işık Kaynağı Kartı Boyutu:

Uzunluk: 280-380 mm
Genişlik: 170-280 mm



Ürün Parametreleri

Ekipman adı Işık Kaynağı Kartı Yerleştirme Makinesi
Malzeme Yüksek mukavemetli alüminyum, çelik
İşlev Bu ekipman, ışık kaynağı panolarının tüm işlem boyunca yerleştirilmesini gerçekleştirir.
Uygulanabilir ürün boyutu Uzunluk: 280-380 mm, Genişlik: 170-280 mm
Çalışma modu Tutma kolu ve dokunmatik ekran
Ekipman gücü 2 kW
Ekipman Voltajı AC 220V 50Hz
Ekipman hava basıncı 0,5-0,8 mpa
Ekipman modeli Synrit-S1
Ekipman ağırlığı 600 KG
Ekipman boyutu 2,4*1,7*2,2M
Renk Endüstriyel beyaz
Şekil Sınıf küpleri
Üretim hızı 1500-1800 adet/saat
Ürünü uygulayın DOB ışık kaynağı panosu
Minimum Sipariş Miktarı 1 adet





Ekipman Bileşeni Yapılandırma Listesi



Öğe Marka Notlar
Kılavuz Rayı ve Sürgü HIWIN, AIR TAC Eşsiz
Pnömatik Bileşenler HAVA TAKTİĞİ Eşsiz
Hareket Kontrol Cihazı ŞEKERLEME Eşsiz
HMI WEINVIEW, DALTA Eşsiz
Röle OMRON Eşsiz
Anahtarlamalı Güç DALTA, MEANWELL Eşsiz
Asenkron Motor JSCC Eşsiz
Servo Motor KOSSI/HCFA Eşsiz
Step Motor RUI TE Eşsiz
Rulman NSK, HRB Eşsiz
Sensör Panasonic/Eşdeğeri Eşsiz
Manyetik Anahtar HAVA TAKTİĞİ Eşsiz







Video







Uygulama Örnekleri

  1. GU10 ışık kaynağı kartı yerleştirme makineleri.
  2. A-ampulışık kaynağı kartı yerleştirme makineleri.
  3. T ampulüışık kaynağı kartı yerleştirme makineleri.
  4. Filament Lamba ışık kaynağı kartı yerleştirme makineleri.





SSS

1. Bu makineye ne tür LED ışık kaynağı panoları takılabilir?

Yuvarlak, kare, şerit tipi, panel tipi ve özel tasarım LED panoları destekler.



2. Makine mevcut bir üretim hattına entegre edilebilir mi?

Evet, teknik ekibimiz üretim hattınızın özel koşullarını (ekipman modelleri ve üretim süreçleri gibi) da değerlendirebilir.

ve mevcut üretim süreçlerinizle sorunsuz bir koordinasyon sağlamak için gerçek durumlara göre ayarlamalar yapın.



3. Yerleştirme sistemi ne kadar doğru?

Servo kontrolü ve CCD görüntü düzeltmesi ile doğruluk ±0,05 mm'ye ulaşır.



4. Özelleştirme seçeneği mevcut mu?

Evet. Besleme sistemi, yerleştirme başlığı, PCB boyutları ve yazılım, ürün özelliklerinize ve üretim gereksinimlerinize göre özelleştirilebilir.



5. Manuel yerleştirmeye kıyasla başlıca avantajları nelerdir?

Daha yüksek verimlilik, daha düşük işçilik maliyeti, tutarlı yerleştirme kalitesi, daha az hata ve istikrarlı bir otomatik iş akışı.
